テンプレートがどのように作られているのかを理解しよう
プロジェクションマッピングの立体に見える仕掛けとは？
体育館のプロジェクター2機のつなげ方

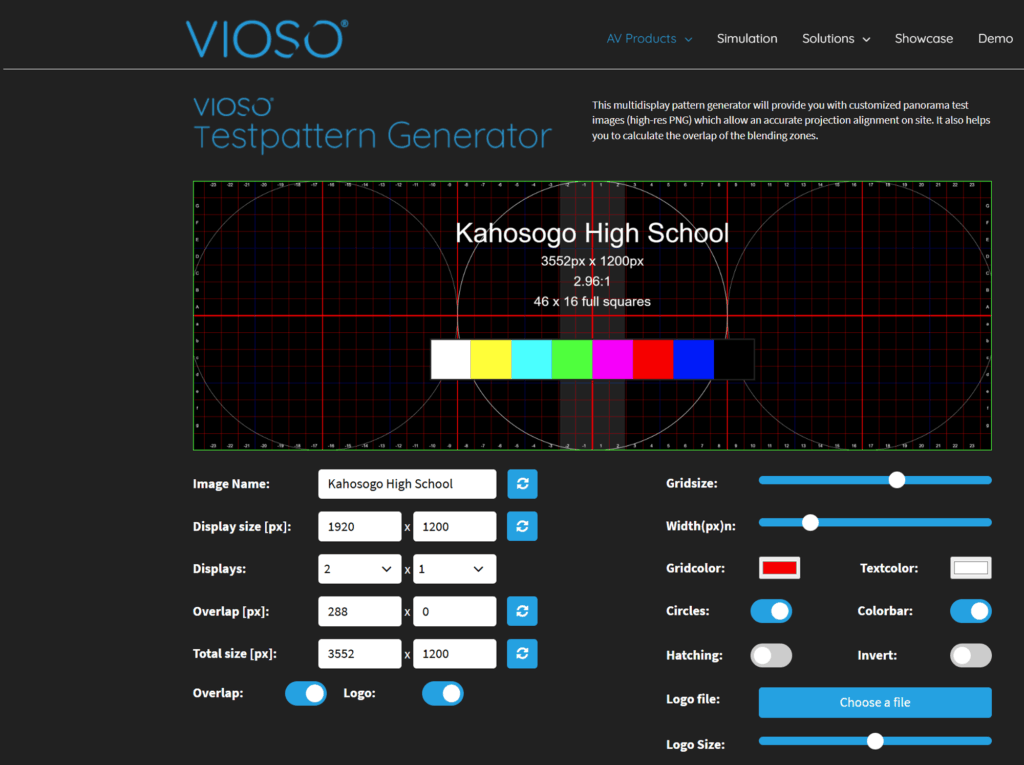

ジェネレーターでテストパターンを作ろう
あわせて読みたい
Testpattern Generator – VIOSO
Test Pattern Generator: create precise calibration patterns for projector alignment, geometry and focus checks.

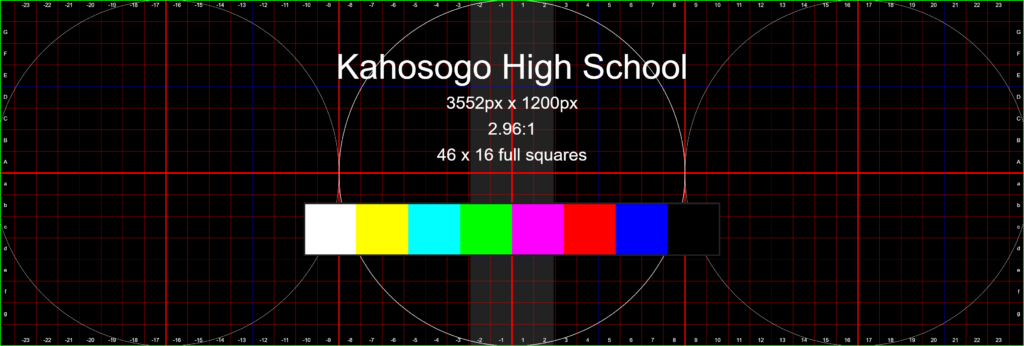

出来上がったテストパターン
このパターンを使ってプロジェクターのエッジブレンディングや幾何学補正を行います。
ブレンディングに関しては、MadMapperでする方法もありますが、もしもプロジェクター自身にエッジブレンディングの機能がある場合には、そちらの方がより綺麗に左右のプロジェクターを繋げる事が出来ます。
テンプレートの作り方
STEP

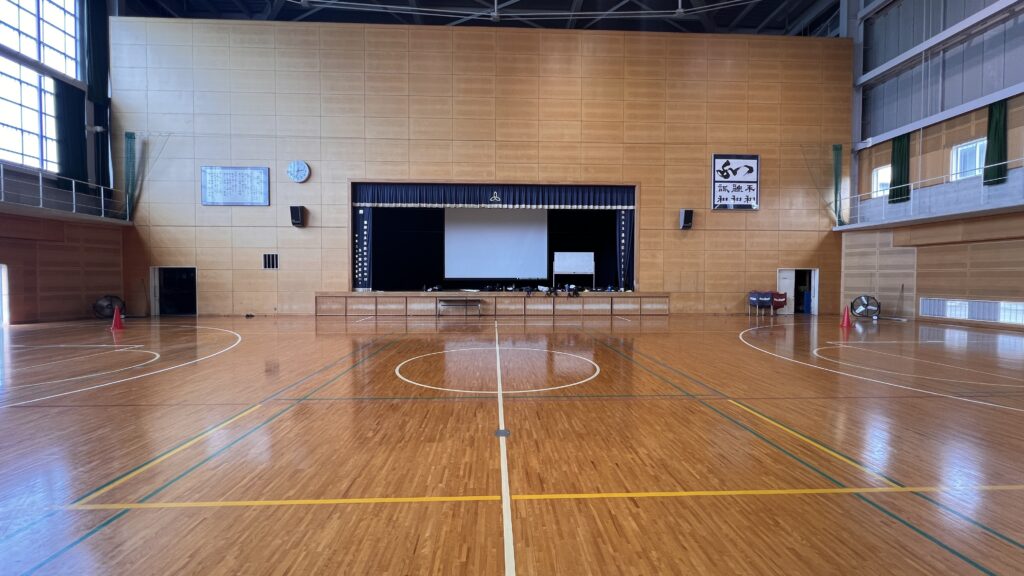

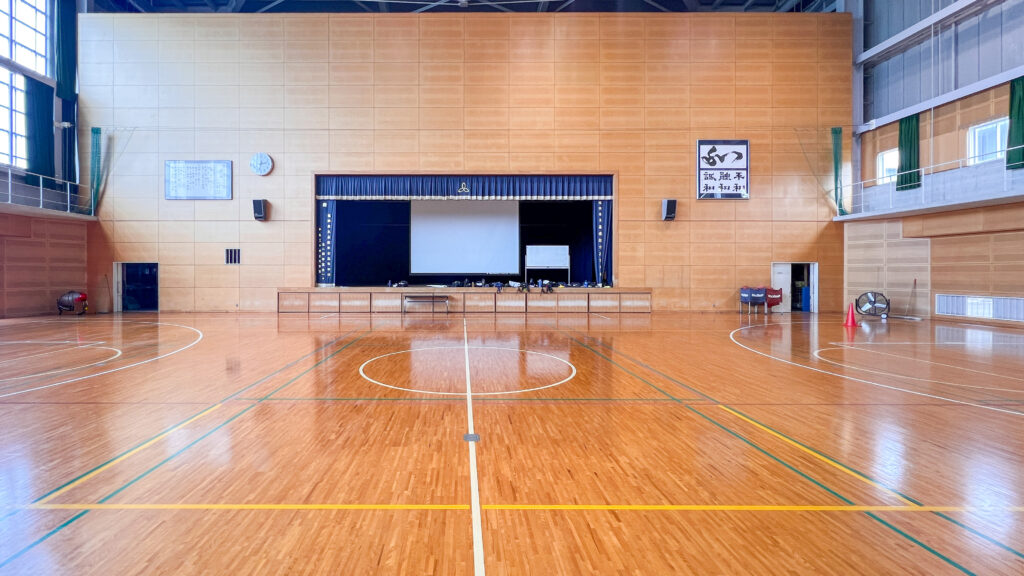

人の目線からの写真のひずみを補正
STEP

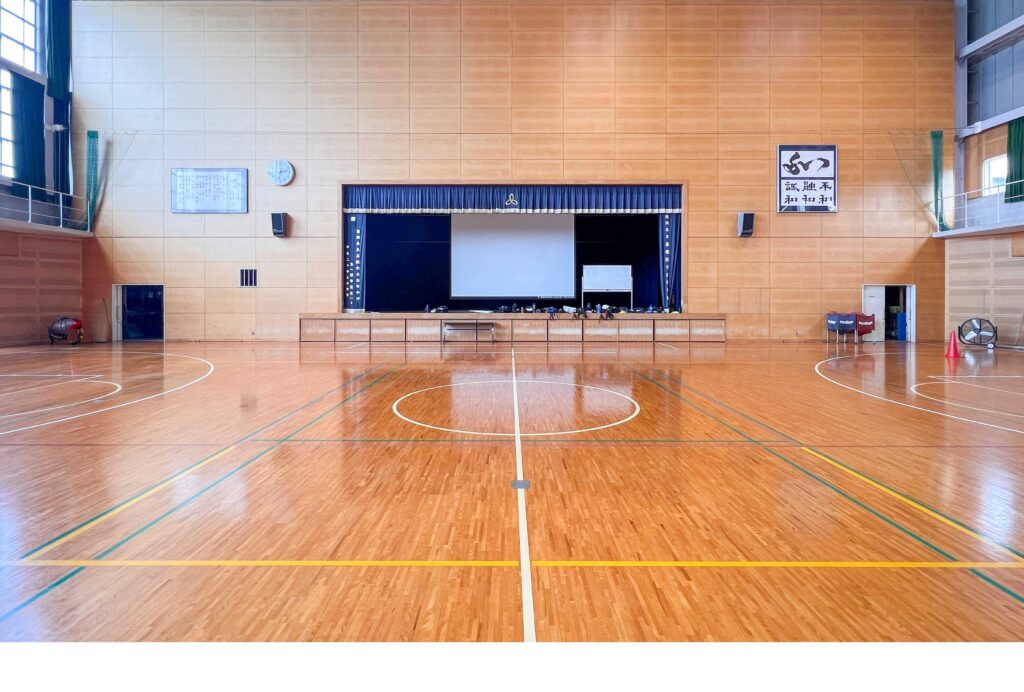

Cinema4D用に3552 x 2400の画像を作成

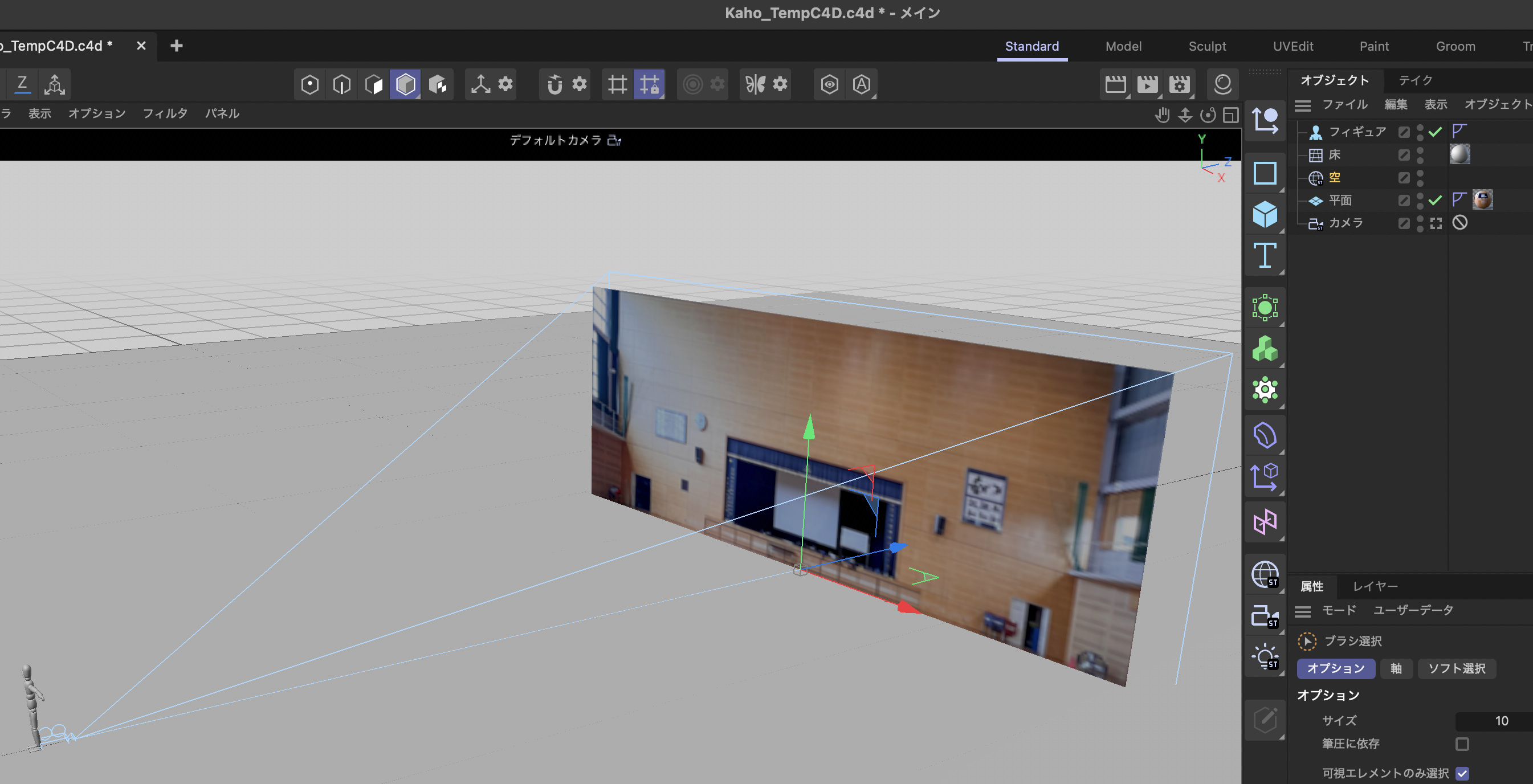

Step 1の画像を3Dソフトウエアで作成。人の目線のカメラを測定した19m地点に設置し、正面の0,0,0 位置に画像のテクスチャを貼った平面を作ります。この画像を元に、すべてのソフトのテンプレート画像とします。
STEP
IllustratorにSteo2の画像を配置し3552 x 1200のテンプレートを作成
このテンプレートを元にそれぞれのソフトウエアで作品を制作します。制作の流れが大事で、3DのテンプレートからAfter EffectsとPremier用のテンプレートを作るのが簡単です。
